鉄道模型のレイアウトが完成しましたので、ご紹介します。
分割式レイアウトで、そのあたりを見てもらえたらと思いますが、いかんせん、一般の方には胸焼けのするような濃い内容になりそうなので、極力写真を多くしてさらっと行きたいと思います。
しかし、このレイアウトがまた、阪神電車という、まず他で見ることの無いテーマなので、その説明から始めますが、これもあまりくどいと見てもらえなくなる（笑）かもしれませんが、おかまいなく行きます；）。

筆者が１５年前から作成しているサイトが有ります。
「阪神電車の風景」です。
阪神電気鉄道、阪神電車は、都市間鉄道、電気鉄道の開祖として1905年からの長い歴史を持つ電気鉄道であります。詳しくはこのページや他のもっと詳しいホームページを見てもらうことにしてさらっと流します。
で、このホームページは筆者の鉄道趣味の原点とも言える、阪神電車について、手持ちの写真を整理保存する目的で作ったものです。両親とも神戸出身なので、帰省先として夏休み、冬休みに何度も行っていたのですが、特に母方の実家が神戸市東灘区魚崎だったので、とくに弟妹の出産にあたり帰省したときに、数ヶ月間そこで暮らしたことが記憶に強く残っています。

当時は叔父叔母5人も独身で、幼い筆者をかわいがってくれて、毎朝、犬の散歩に行く時に一緒にでかけて、最寄り駅の阪神電車魚崎駅の横に流れている住吉川あたりで電車を見ていました。
子供だった筆者は、なかなか帰らずに飽きもせず電車を見続けていたので、叔父叔母は閉口したことでしょう。こんなイメージが甦ります。

小学生高学年になって、カメラをかりて撮った写真です。１９７２年頃。

駅の神戸（西）側には住吉川が流れています。その鉄橋を渡る電車は迫力満点です。

魚崎駅は、灘五郷の一つ、魚崎郷が南側に広がる駅です。さらに灘中学、高校が近くに有り、灘校生の通学最寄り駅の一つです。

１９７９年、一眼レフをはじめて持って撮った写真です。背の高い二段架線柱が目につきます。

下町を走る阪神電車ですが、芦屋、魚崎、御影あたりは住宅地です。静かな駅です。

１９８３年の魚崎駅の様子です。この雰囲気は１９７０年頃に駅改修が行われた後、ずっとこんな感じでした。今回のレイアウトは、この雰囲気を醸し出したいと思います。

のどかな雰囲気が伝わったでしょうか。この風景は大阪と神戸の中間です。以前書いたように「阪神間モダニズム」が生まれたのはこの雰囲気のおかげではないでしょうか。

魚崎駅は1991年六甲ライナー開通で全面改築となり橋上駅舎になり、さらに1995年の阪神大震災で周辺の様子も変わってしまいました。鉄道模型で１９７５年頃の阪神電車の沿線を再現してみたいと思います。

さて、鉄道模型のレイアウトは以前にも江ノ電レイアウトで紹介しましたが、今回は阪神電車用ということでやや大型になります。
Nゲージというのは、もともと車体のでティールには多少目をつむって、走らせて楽しもうということで小さな１／１５０（１／１６０）のスケールなのですが、江ノ電のような小型車両はまだしも、一般の鉄道車両の長さが２０m、阪神で１９m級ですと車両一両が130mmほどになります。これが首都圏の場合１０両編成で走りますから、一編成１．３mにもなってしまいます。
これでは畳一畳でやっと置ける程度ですから、ぐるっと一周廻るだけでも三畳ほど必要になります。
幸い？阪神電車は４両編成、６両編成が基本なので、一回り小さくてすみます。おそらくJR、首都圏車両を走らせたい人でも多くは全編成を再現するのではなく、中間車を省略して６両ほどにしていると思います。

そして、走らせるとなると、昔プラレールで遊んだように、縦横無尽に走らせたくなりますが、あまり非現実的になると模型としては興ざめです。
一般にはエンドレスというぐるっと一周まわるだけのレイアウトにせざるを得ません。それをいろいろ工夫して遊べるようにするのが腕の見せ所です。
今回は、先に述べたように、子供の頃親しんだ魚崎駅周辺を再現したいというテーマが有るので、その線形を意識しつつ、ただ一周するのではなく、一回折り畳んだような変形エンドレスとすることにします。

アイデアをまとめるのに悩みましたが、写真のようにセクションペーパーに設計図を書いてみました。大きさは1650mm×1050mmと大きなものになりました。

次に、レイアウトの置き場所を考えますと、部屋を専有する場合でなければ、分割式レイアウトということになります。
一般に分割式レイアウトというと、レイアウトセクションという、サークルなどで複数のセクション（モジュール）を持ち寄って、皆で楽しむために、一定の規格が有ります。とくに隣同士のセクションが線路の位置を合わせておかないと組み立てることができません。従ってそれ用のパネルサイズが決められています。
しかし、今回は個人で作って楽しむものですから、そのような制約は有りません。
一方で、重ねておけるような工夫をしないと、折角分割式でも、専有面積が減りません。
いろいろ調べた結果、市販品でアクリルケースに入れて重ね置き出来るものをみつけました。

ただ、現在この製品はホームページから消えています。
この写真のように重ねますと転倒の危険が有るため、だいたい三段くらいで、2列に並べます。合計六個に分割できます。

そこにレールを実際に置いていきます。レールはカトーのものを使いました。阪神電車は日本最初の都市間高速鉄道なので、カント付きの複線です。

車両も置いているのは、追い越し線のある駅の長さを決めるためですが、やはり雰囲気の確認も有ります。

この作業で重要なのは、勾配を決めることです。単なるエンドレスではなく、折り返した形なので、高架線路が必要ですから、そこに上り下りする勾配が有ります。しかし土地（場所）が無い中なので、急勾配になります。すると模型車両が上れなかったり脱線したりするので、これをあらかじめ解消するためです。

実際にくみ上げて試運転を行います。

ところが、分割式レイアウトの宿命である、組み立て解体のところで、継ぎ目をどうするかが問題となりました。

Nゲージ鉄道模型のレールを現時点で選ぶとすれば、カトー「ユニトラック」かトミックス「ファイントラック」しかない、と言っても良いでしょう。従来は固定用レイアウトの場合フレキシブルレールだったのですが、これは自由に曲がるかわりに正確にカーブさせるのは困難です。今回は都市間鉄道なので複線が前提ですからなおさら面倒です。そこで奮発してカトーユニトラック複線線路を使うことにしました。

カトー製品を使うことにしたもう一つの大きな理由は、先述した分割式レイアウトの接合に適したレールが有るからです。

「スライド線路」２０－０５０です。

これは写真のように長さを自由に変えることができるのです。


 購入した「鉄道模型ケース」のパネルは木製で、位置決めは何もありません。本来ならばここにほぞやピンを付けて固定できるようにするところでしょうが、実際に床においてみると、畳部屋だったこともあってとても正確に位置合わせ出来ないと判断しました。加えてもともとユニトラックは床に敷いて遊ぶためにある程度の「あそび」を許容したシステムなので、接合に融通を持たせることができ、工作精度も低くて良くなるからです。

この写真のように接続部にはすべてこのスライド線路を用いてトータルでの融通性を持たせました。

ところが実際に仮組してみると、ユニトラックのジョイントは結構引き抜くのに力と「ひねり」が必要で、分割式レイアウトの分割時にレイアウトを破壊してしまう可能性が高いほどのものであることが分かりました。

そこで、下図のように、ジョイントの「爪」を切断して、そのまま差し込んだり引き抜いたり出来るようにしました。ジョイナーの中にある金属ジョイントはそのまま線路をつなぐので導通にも問題無いことは、かつて道床の無いタイプの線路でやったことがあったので分かっていました。もしこれを見て実施される場合、一応自己責任でお願いしますが。


 （左が純正の形で、青色矢印の爪を、右のオレンジ色矢印のところでカットしました）

この作戦はうまくいきました。ただ難しかったのは、待避線のある駅のポイント配置がこの直線部を入れながら考えないといけないので結局設計図を変えざるを得なかったことと、高価な「スライド線路」の本数が増えて予算を逼迫してしまったことでした。

いよいよ地形の作成です。
先述のように、超ローカルな「阪神電気鉄道魚崎駅」の周辺をモデルにしたレイアウトにしたいのです。その１の時の写真にありますが、この駅の特徴はその西端にある「住吉川鉄橋」です。
この鉄橋が単純なガーター橋であったことと、その直前直後に踏み切りがあったことで、高速で通過する電車を至近で見ることができて、その足回りまできれいに見ることができたのです。

ホームセンターでベニヤ板の端材を１００円で、木片を１０円で買って来たものを使って川底形状を作ります。

普通の川ならば掘り下げなくてはいけないのですが、このようにレールを高架線のような高さに置いて、その下が川底です。これには神戸特有の地形が影響しています。


 阪神間、特に芦屋より西側の川は大変数が多く、六甲山から流れてくるのですが、山と海があまりに近く、急勾配のため、削りだした土砂がわずかな平野部に貯まって、天然の土手が出来ます。その川底が土砂の堆積で周囲より高くなります。海抜零メートル地帯のように、土手の外側の土地より川底の方が高いのです。

これを「天井川」と呼びます。
実際に天井川という川が魚崎ー青木（おおぎ）間に有りますが、阪神の駅はこのような川の土手部分にあることが多いのです。
このことから阪神電車は駅を発車すると川の土手を下って平地に下り、次の駅の直前で土手にむかって急勾配を登って駅に着きます。駅は魚崎駅のように川のそばか、芦屋、武庫川のように川の上に有ります。

写真下が土手の高さにある駅です。

地形を考えながら発泡スチロールを配置して行きます。
ところで、その下を走る線路はレイアウト都合で出来た線路で、実際に有るわけでは有りませんが、それが川の下に潜って行っています。


 これは無理矢理川底にレイアウトしたわけでは有りません。
実際に住吉川の上流、JR東海道本線は住吉川の川底をトンネル、というより川の流れる橋脚の下をくぐっています。このような川底をくぐるトンネルの最初のものは、住吉川の西隣の石屋川に（現在は有りませんが）、ありましたし、東隣の芦屋川は現在もその下をくぐり抜けています。このレイアウトはそれを意図しています。
また阪神電車は神戸三宮側は地下路線になっており、岩屋駅から地下隧道に入りますのでそのイメージでもあります。

右手の土手に向かって坂道になっています。実際、魚崎駅の入口まで走るのは大変です。
地平駅なのに高架駅のようになっているのがわかると思います。

このように、図面と現物を合わせ、修正しながらようやく線路の敷設が終わりました。
先述のように阪神電車は阪神「平野」を走っている割に、急勾配が有るので実際の電車運転も大変ですが、レイアウトの方も急勾配で模型が脱線したり、勾配を編成が登りきれないことがないように、勾配やカーブを修正しながら作らなくてはならないので、そこが平面上のエンドレスレイアウトと大きく違うところです。このチェックが徹底していないと地形の完成が出来ないのです。


 それでも実際の運転ではちょっとした凹凸で脱線したりしますのであとあとまで苦労させられます。
これでいよいよ地形を完成させて行きます。

さてレイアウトの地形作りです。
一般的に「ハリボテ」構造が使われます。とくに高い山が有る場合などは地形構造を厚紙などで骨組みを作り、その上に薄紙を貼り、さらに石膏をかける、という工程です。
今回のレイアウトは阪神平野の海岸沿いですので全く山は有りませんが、先述のように天井川の土手が有ります。そこで川の部分はベニア板で組み、その前後の勾配部分は発泡スチロールで骨組みを作ったところに直接石膏をかけることにしました。

最近は「プラスタークロス」という商品があって、石膏プラスターをまぶしたクロスを水につけて貼付ければ「ハリボテ」ができるというものです。確かに便利そうなので、これをまねして、「キッチンペーパー」を石膏に浸して貼付けてみました。

ベースの形状がしっかりできているところはこのやり方で良さそうです。しかしキッチンペーパー自体の凹凸が表面に出て来たりするので、意外に石膏を大量に使いました。あまり節約にはなりません；）。一方、その凹凸が川底の表現に使えそうなのであえて見せることもしてみました。

着色します。
白いままですとうまくいっているのか不安になるので（笑）、ベース色をまず全面に塗りました。
どうせベース色ですから本当はけちっても良さそうですが、安い１００円ショップの茶色などを使うと色が濃すぎたりして、それで後悔して結局上塗りを繰り返しすことになります。
今回は田宮の「ダークイエロー」を主体に「オリーブドラブ」「ダークグレー」なども使ってみました。

関西の土は白っぽい（関東が赤っぽい）のと、阪神間の土は川砂が表土になっているので明るい色です。

セクションごとに作業したいのですが、組み合せて色がおかしくならないようにするには同時塗装が良いです。

道路の処理は迷いながらやっていますが、最終的にどうにもなりませんでした。

線路はマスキングしていましたが、はがすと周りの色と違和感が有り過ぎなので、結局道床部分も塗ることに。しかし線路に塗装がかかると走行性能が悪化するので、本当は塗りたく有りません。

しかも、鉄錆色のつもりで塗った茶色が赤すぎて気に入らず、余計重ねて塗るという悪循環。

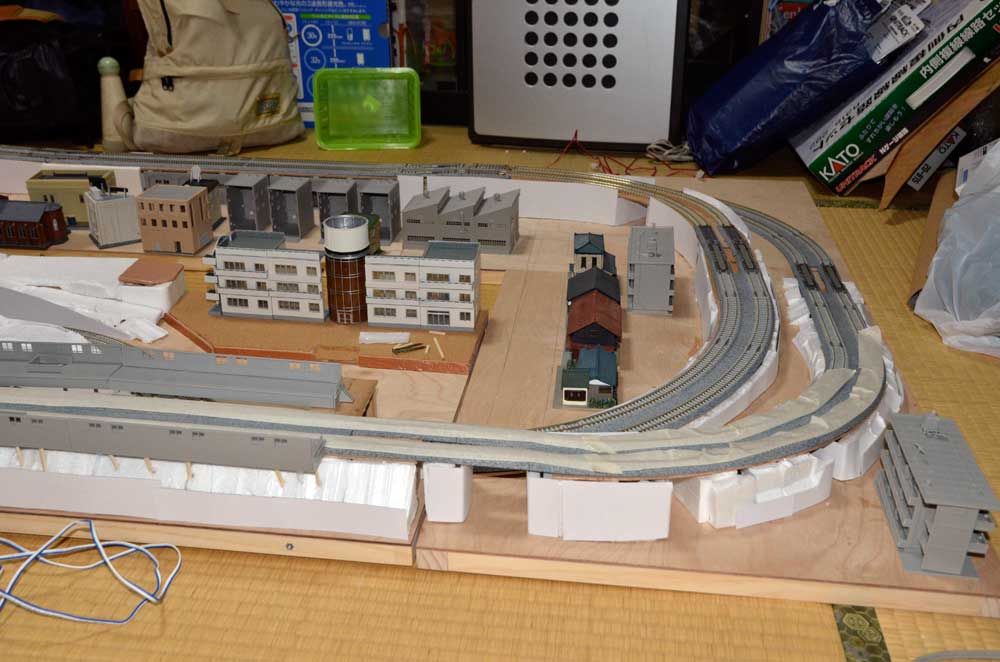

建物も同時に配置しながら雰囲気を確認、また建物を買い足すのでキリがありません；）。

のっぺらぼうの地形のままですと、うまくいっているのかどうか心配になります。
ここからレイアウトセクション個別に作業を進めることにします。

建物を借り置きして、イメージをしながら進めます。
メインとなる住吉川の作業を進めます。
実際の風景です。1975年頃には、六甲アイランドの埋め立て工事も終わって、住吉川をトラックが行き来することはなくなって、今と同じような川底になっていました。

川草は、現在よりちょっと多めでだったと思いますので、そのイメージでライケンやパウダー、そして実際の小石を配置、固定します。

上流です。阪急の住吉川橋梁あたりをイメージして、さらに川草を増やします。

そして、水流を表現するために厚めに木工用ボンドを塗り伸ばしました。これが乾燥すれば透明になります。

木工用ボンドが透明になると、川底が丸見えです。これは想定しており、あらかじめ川底をアクリル絵の具で表現しておきました。本物も雨が降っていなければ川底の良く見える清流です。

変わって魚崎駅の東側セクションです。

建物の配置後、LEDを仕込んで、接着しました。

震災前は日本家屋が多く残っていましたのでそのイメージです。母の実家もこの中にあるという想定です。

阪神間に多く見られる庭木を配置するのに、作成しました。

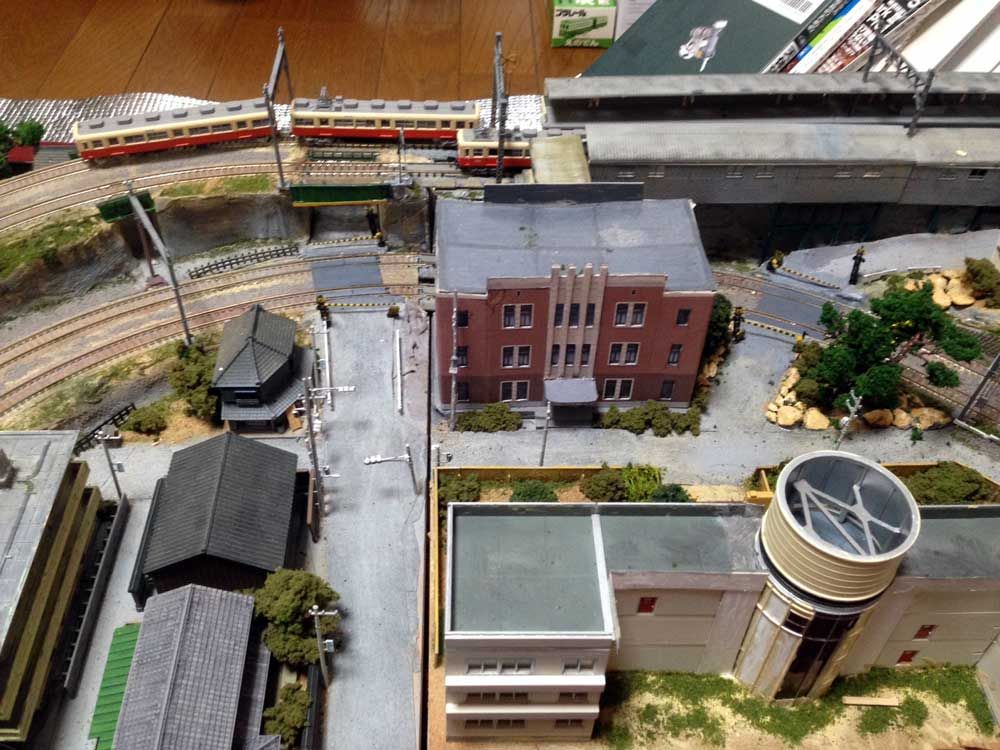

魚崎駅セクションです。

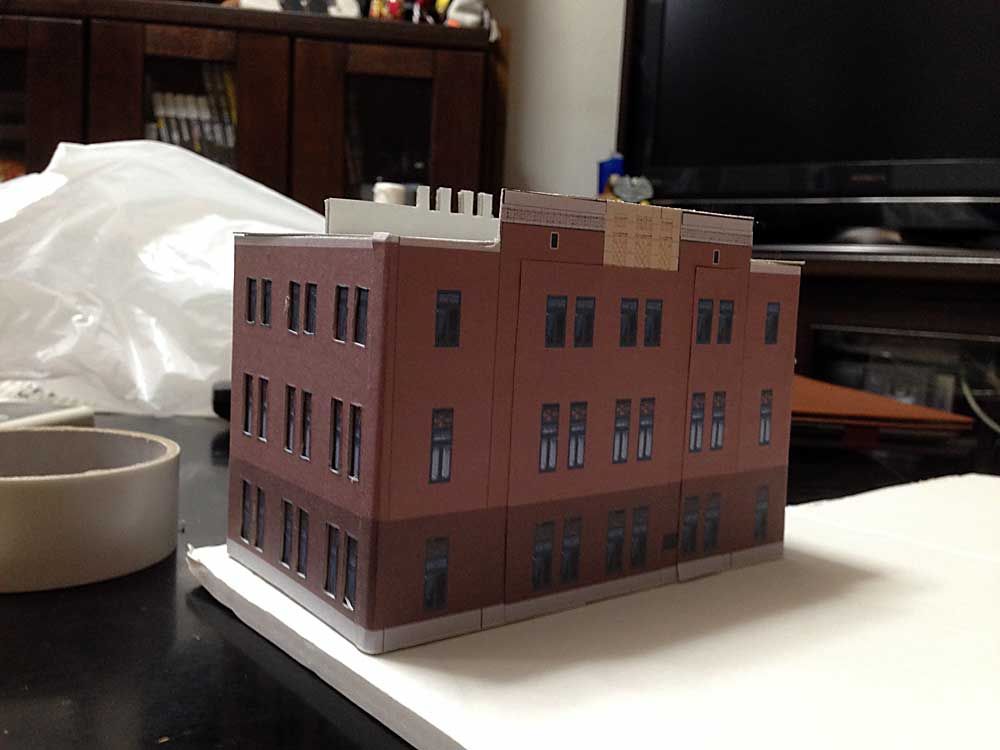

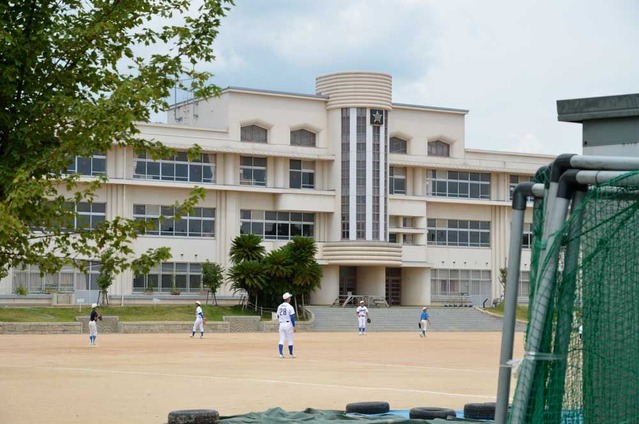

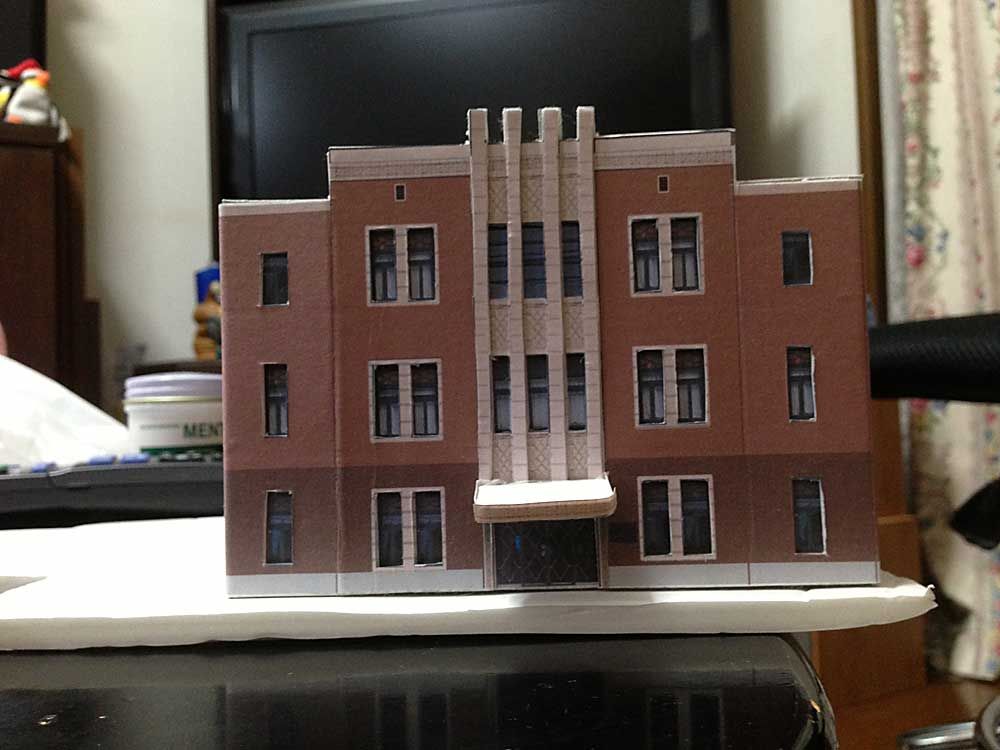

阪神間モダニズムの象徴として、魚崎小学校と神戸市東灘区区民センター分館を配置しました。
こちらを参照してください。「阪神魚崎駅近くにある近代建築」

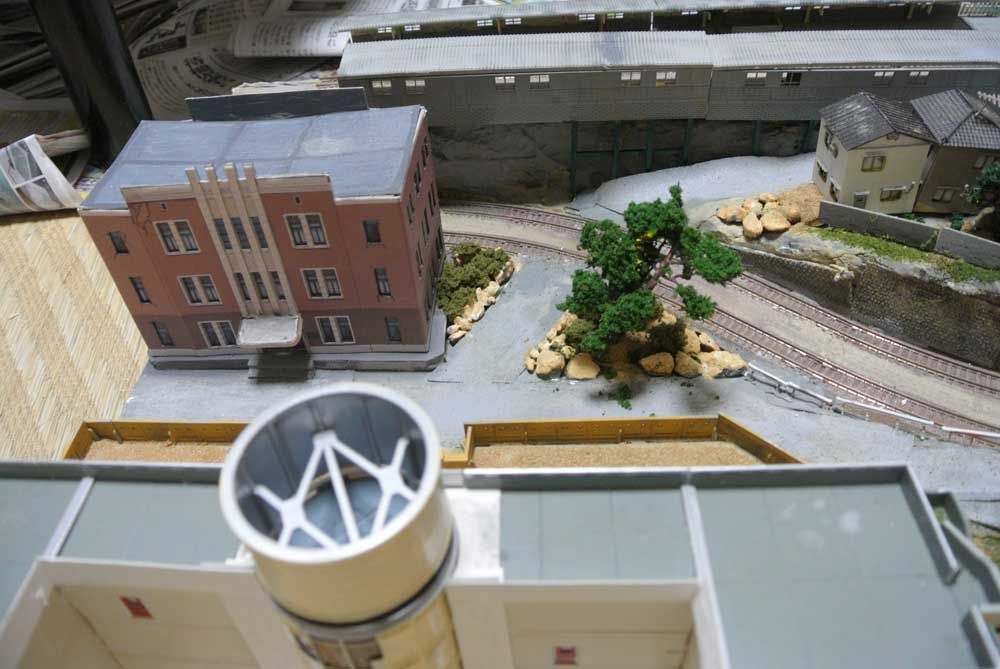

緑は近くにある公園をイメージしています。ここは昔大きな屋敷があったのですが、神戸市に寄付されて公園になったようです。

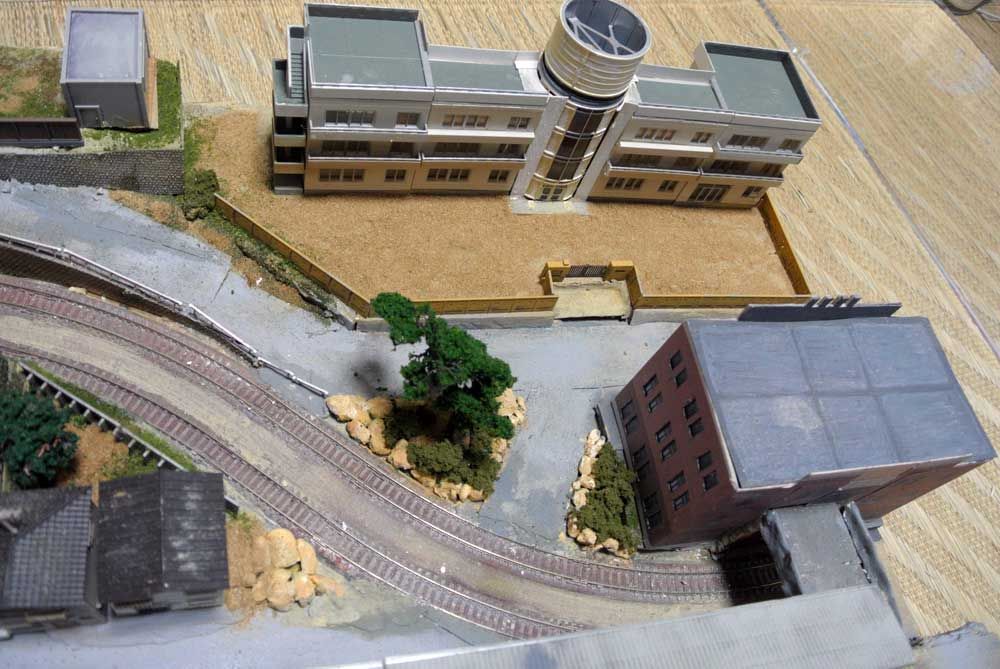

松の木が多いのでそれも再現します。御影石の石垣は小石に着色して再現です。

雰囲気を出して行くのには着色も何度もやり直して時間がかかりますが、少しずつ楽しみながらやるのできりがありません。

魚崎駅の反対側には、私鉄、特に阪神には多い追い越し線のある地平駅を配置しました。レイアウトとしてはちょっと無理があるところなのですが、少しでも違和感が無いようにしたいところです。実際の阪神で言えば地平時代の西宮でしょうか。

阪神の待避線に入る分岐は敷地の狭い中に作られたので、国鉄のそれに比べると急に曲がります。模型的には都合が良いので、短い４番ポイントを使いました。

ただレイアウトの敷地も狭いので（笑）、一般的は島式ホームが入りません。やむなくトミックスのミニホームを使いました。これが何故だかカトーの線路にもぴったりです。実際の阪神のホームも御影、甲子園等狭いので意外に気に入ってます。

今度は住吉川セクションです。線路脇の石橋はこだわったところです。ここが電車見物の定位置でしたから。

川底をくぐるトンネルは、岩屋の地下隧道入口を意識してみました。

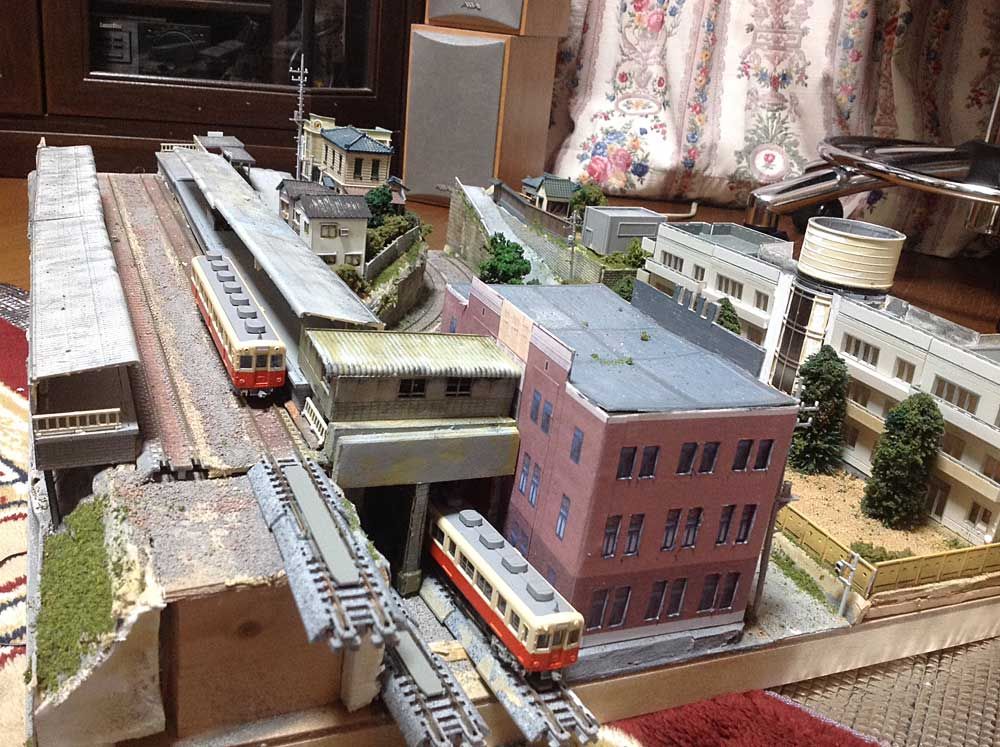

魚崎駅ホームの設置が、模型的に不自然になったので、旧東灘診療所へ直結する出入り口をつけました。

実際にもこうだったら便利ですが。

ここから急勾配です。

レイアウトのスペース都合で急曲線、急勾配になってしまいました。

まあ、これも阪神らしいかと。

このあと、遅々として進みませんでしたが、一番問題だったのが、関西私鉄、とくに阪神名物だった鉄骨架線柱をどうするかでした。

今では高架工事によってほとんど無くなりましたが、阪神電車の門型架線柱はかつて鉄骨でできた見事なものでした。いつごろの製造か分かりませんが、集電がパンタグラフになった１９３0（昭和5）年頃からだろうと思います。昭和初期は関西私鉄の黄金期でターミナル駅や複々線、鋼製車両など設備面でも飛躍の時期でしたが、阪神の場合、本線併用軌道の廃止もあいまって一気に体質改善が行われたようです。

１９８５年撮影の魚崎ー青木間の架線柱です。現在は高架工事中です。

で、まずは一段の普通の鉄骨構造架線柱を探してみると、トミックスのものが以前から有りました。
プラスチックモールドで鉄骨を表現するのは型抜き上、前後方向しかできませんが、良い雰囲気です。比較的安いのでこれを主に使いました。
トミックス 3078 複線架線柱・鉄骨形（24本セット）

最近になって、カトー（関水金属）のものも出ました。
こちらはわざわざ2部品を組み立てて側面も穴があいています。それと水平方向のトラスビームの鉄骨密度が大変良い出来です。
カトー 23-063 複線ワイドラーメン架線柱（６本セット）

さて、阪神や同時期の私鉄は、2段式架線柱が多く設置されています。上段には特別高圧線がひかれていました。近鉄の架線柱は今も健在ですが、鉄骨の密度や形状はやはりこの頃の阪神のものが一番良かったと勝手に思っています。

１９８１年の魚崎駅に見られた架線柱です。１９９０年頃橋上駅舎工事でなくなりました。

で、この2段式鉄骨架線柱は、難題でした。市販品では当初無かったので、自作も考えました。透明シートにプリンタで印刷し、透明アクリル四角柱に貼付ける、というようなことを考えつきましたが、グレーの色を不透明なインクで印刷することができず（グレーは黒インクをまばらに吐出するため）諦めた経緯が有ります。

そこに、ネコ・パブリッシング「ホビダスRMMハイパーパーツ RMM-S215 架線柱A（門型鉄塔）」という商品がでてきました。これはステンレスエッチング製で、高価ですが良く出来ています。ただ、全部これで作るのは予算もかさみますのでやめました。

そうしていると、FLOR VERDE(フローベルデ)【 PM-202 (00202) 】 高圧線兼用架線柱 (Nゲージ用) ペーパー製キットという製品が出ました。これは厚紙をレーザーカッターで抜いたものですが、なかなか高精度です。それに３組はいっていてお得。なお、銀色印刷済みのものと無色のものがありますが、無色のものの方が安くてお薦め。ただ、2段目のビームへ至る柱がV字なのは近鉄で見られる形状ですね。

 というように、懸念事項の架線柱がそろったので、いよいよ完成へ向けて仕上げです。

ところで、阪神電気鉄道は１９０８年から関西私鉄で初めて電気供給事業を開始。戦前に起こった電力の国家管理政策に伴う事業譲渡までの35年間、阪神の収益源でした。南海電鉄、阪急電鉄、京阪電鉄、大阪電軌（現近鉄）も後に続きました。ですので、特高線は電気供給を行っていた電鉄各社に見られました。

写真は現在も尼崎車庫にある、1904年竣工の元・尼崎火力発電所です。ここで発電された電気は電車線だけでなく、一般家庭への給電もしていました。

切りが無いのでほぼこれで完成とします。腕も根気も凄い人はいっぱいいますが、とてもまねできません。筆者くらいのでしたらどなたでも出来ると思うので何か参考になればと思います。
今回はレイアウトの全景を紹介します。

まずは、アクリルケースに入った状態で、平置き。

左上

中上

右上

右下

中下

左下

アクリルケースを外してスライドレールでつなげた運転状態です。

建物などに照明を入れました。

オレンジ色のはナトリウム灯ということでつけています。実はこれはクリスマスツリーのLED照明を１００円ショップで買ってきて点滅回路をショートさせて点灯状態にしました。

次回、実際の風景を意識したところをピックアップします。
